幕墙钢结构的焊接

来源：华中重钢 发布日期：2020-3-14

被阅读：682次

山东华中重钢有限公司幕墙钢结构的焊接

山东华中重钢有限公司幕墙钢结构的焊接

《钢结构设计规范》GB50017是钢结构设计的依据，幕墙钢结构属于钢结构，所以它也就成为了幕墙钢结构的设计依据。下面我们来看几个全焊接的大家伙↓ ↓ ↓

 （核潜艇承受巨大水压，全部采用焊接）

（航空母舰长达300米，全焊接）

（如果采用螺栓连接，少女就会变成刺猬了）

这些大型的主体钢结构都可以焊接，幕墙钢结构那些小的型钢反而不许焊接，于情于理都说不过去。出现这种情况的原因是什么呢？因为JGJ 102-96、JGJ 133-2001是上一个世纪的历史产物。然而时代的潮流始终向前，所以规范新修订明确幕墙钢结构可以焊接。敲黑板，这句话一定要记牢！

二焊接钢结构有优良的抗震性能

对采用焊接钢骨架的幕墙进行了振动台抗震试验，结果表明：在9度-10度地震下，其侧向位移能达到1/60－1/50，此时钢骨架仍保持完好，具有良好的抗震性能。

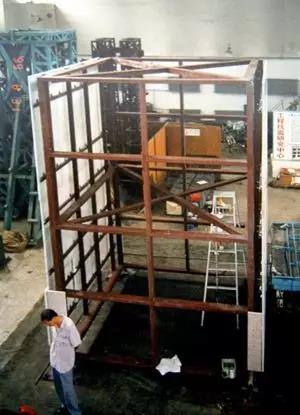

（石材幕墙振动台试验 侧移达1/50）

（石材幕墙试验  钢骨架位移达1/60）

已建工程的经验、多次振动台实验结果以及2008年汶川大地震的考验，都表明了幕墙采用焊接钢结构是没有问题的。幕墙焊接钢骨架早在133规范颁布之前就已经使用，至今近20年，经历了强台风和大地震的考验。

三现在大量幕墙工程采用焊接钢结构

进入二十一世纪，钢结构大量应用于幕墙骨架，焊接自然成为许多工程支承钢结构的连接方式。举两个例子：

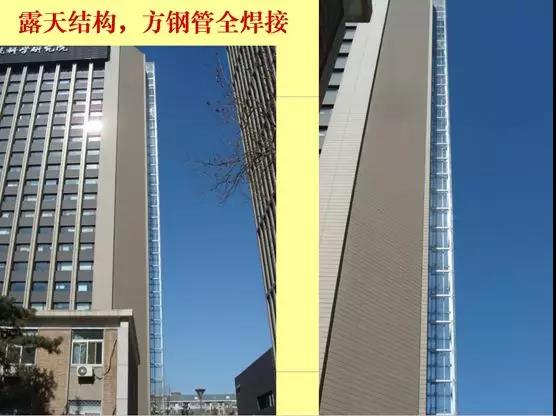

一是建研院的办公楼，观光电梯高90米，方钢管骨架全部焊接，立柱连续，全高不留空隙，连接件与主体结构也焊接。整个钢结构没有一个螺栓。

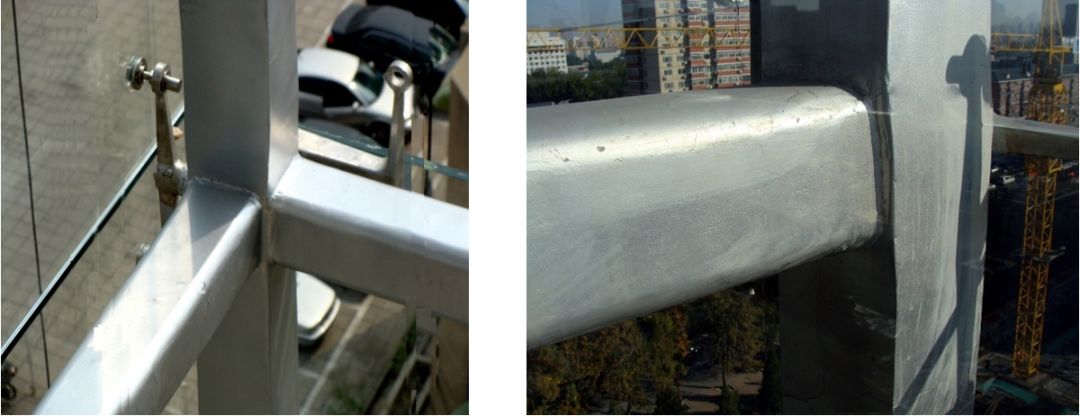

（骨架焊接，90米高方钢管梁柱全焊接，与主体结构也焊接）

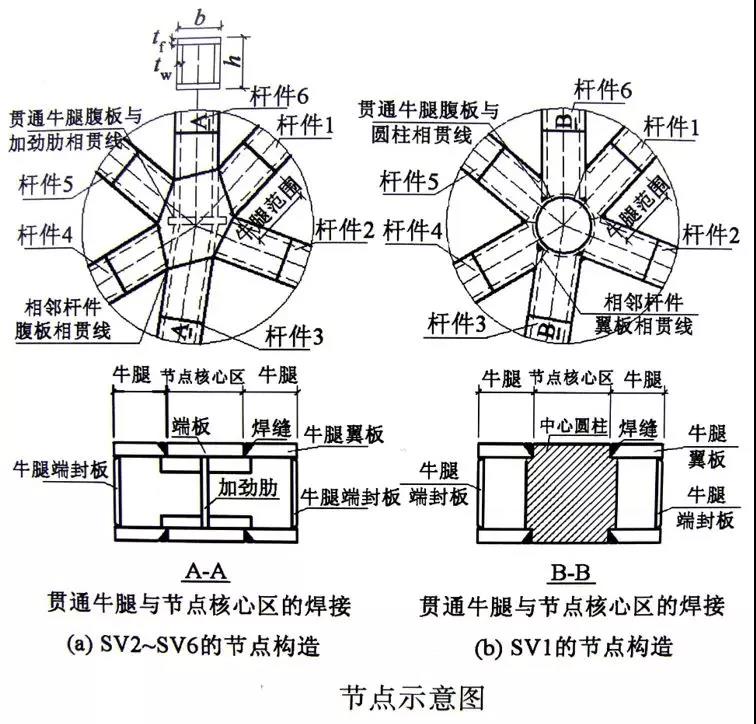

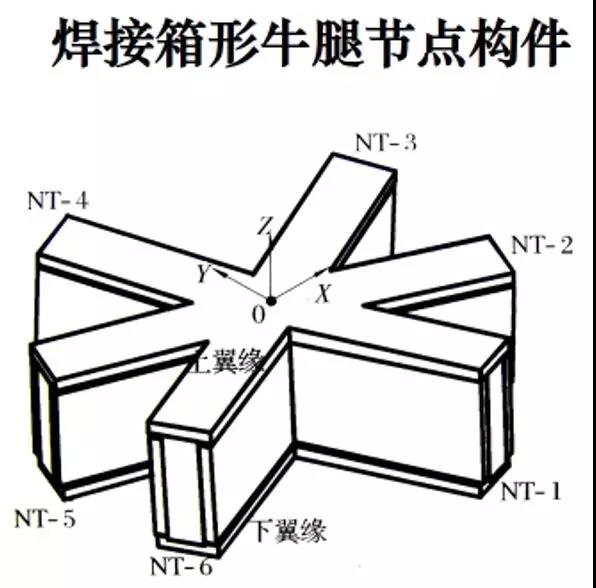

二是2010年上海世博会世博轴上有6个玻璃的阳光谷，其造型为高度41.5m、直径90m-97m的大喇叭花，玻璃幕墙和采光顶总面积达31500m2。采用全焊接方钢管单层网壳结构。三向布置的方钢管杆件30738根，长度1.0m-3.5m，截面高度180mm-550mm；大部分采用焊接箱形6牛腿节点，少量采用实心铸钢6牛腿节点；杆件与节点构件采用全熔透焊缝连接。

（美丽的倒喇叭形玻璃采光顶）

如此大型、复杂的玻璃幕墙钢结构都能采用全焊接，那么幕墙钢结构采用焊接也是没有问题的。

四幕墙规范新版本相应条文已经修改

规范是成熟经验的总结，只有在工程中广泛采用、技术成熟的内容才能列入规范的条文。因此，总是先有实践，后有规范。实践已经向前推进了，规范就必然会随之进行修订。

正因为老规范的一些规定主要是针对铝合金结构编制的，许多规定并不适用于钢结构。

所以修改老的幕墙规范是大势所趋。《玻璃幕墙工程技术规范》JGJ102-2003已经将原规定“横梁应通过角码、螺钉或螺栓与立柱连接”修改为“横梁可通过角码、螺钉或螺栓与立柱连接”，意味着钢横梁与钢立柱也可以采用焊接。“应”改为“可”，一字之差为幕墙钢结构采用焊接打开了一扇门。

JGJ133规范和JGJ102规范的新版本已经进行新的修订。修订后的条文将统一表达为：“钢结构可以采用焊缝连接、螺栓或螺钉连接，也可以部分节点采用焊缝连接、部分节点采用螺栓或螺钉连接。焊缝连接的设计应符合现行国家标准《钢结构设计规范》GB50017和《冷弯薄壁型钢结构设计规范》GB50018的规定;焊接的施工应符合现行行业标准《建筑钢结构焊接技术规程》JGJ81的规定。”
